單晶硅是個好東西，因?yàn)樗执笥直阋耍aN更是個好東西，因?yàn)樗麕挘ㄕf(shuō)白了就是耐高壓，電壓高了，功率能力也就上去了），導熱好！

但是至于硅基GaN嘛……可就不一定了。

嚴謹一點解釋的話禁帶是這樣的：

禁帶：是指電子從原子核軌道上脫離所需要的能量，GaN 的禁帶寬度為 3.4eV，是硅的 3 倍多，所以說 GaN 擁有寬禁帶特性（WBG）。禁帶寬度決定了一種材料所能承受的電場。GaN 比傳統硅材料更大的禁帶寬度，使它具有非常細窄的耗盡區，從而可以開發出載流子濃度非常高的器件結構，而載流子濃度直接決定了半導體的導電能力。

Si

硅（silicon），嚴謹點兒，應該是高純度的單晶硅（99.999999999%），作為第一代半導體材料，其技術與應用發展到如今已經非常成熟，目前全球 95% 以上的半導體芯片和器件都是用硅片作為基礎功能材料而生產出來。

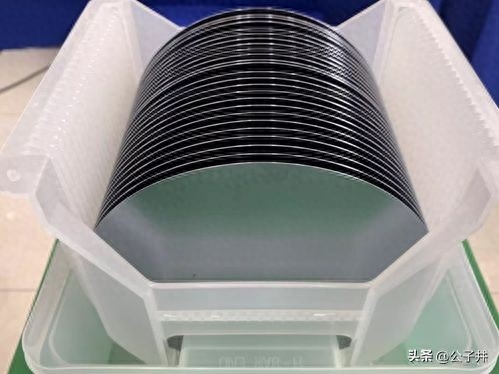

硅片

但是由于硅本身的帶隙較窄、電子遷移率和擊穿電場較低，并不適用于制造功率器件產品。但是這并不意味著硅是第一代半導體材料，就一定很落后。（如果有人告訴你我這產品用的是第四代半導體，是最新的技術，比第一代半導體厲害了不知道幾百萬倍，我可以很負責任的告訴你，他要么不懂技術，要么就是故意在騙你的錢。想知道原因，歡迎參閱作者這篇文章：襯底與外延，這倆到底是啥關系？這回幫你捋順了！）

雖然Si是第一代半導體材料，但是最先進的邏輯芯片（CPU、GPU、ASIC、FPGA等等各種亂七八糟的U）和存儲芯片（NAND、NOR、DRAM、SRAM等等等等），肯定是只能用單晶Si的襯底來做的，不為別的，就是因?yàn)楦呒儯ú拍艿凸摹⒁讚诫s、工藝制程高、晶體管集成度高），99.999999999%（至少11個九……）。

而且，由于技術成熟，硅片價格是賊便宜賊便宜的。一張8英寸的P型高純硅片，也就幾十塊錢不到！！（芯片貴在制造，原材料真的很便宜）但是這張8寸硅片，如果用3nm工藝進行加工制造（就是流片），量產成本也要15W/片左右，僅僅是打樣的話，估計就合到幾百萬一片了。

所以我說，單晶硅是個好東西，大家應該是贊同的吧。

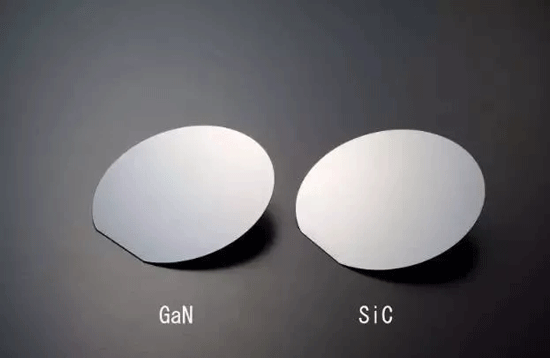

GaN

GaN是氮化鎵，是氮和鎵的化合物，英文名稱是 Gallium nitride。（GaN讀的時候直接就是Gan，干，[我想靜靜]，真的不騙你。）

由于 GaN 晶體管的溝道阻抗小、寄生電容小、低損耗、耐高溫以及散熱性的優勢，使得GaN材料非常適合做功率器件。GaN的開關電源（就是你的手機充電器）的電源轉化效率高比硅芯片電源高個幾十倍也很正常！

現在動輒220W的神仙秒沖，基本上就得用到GaN甚至SiC（這個更強，但是更貴）才能實現，十幾年前的5W充電器基本上就是GaAs或者Si的。

GaN性能好，但是真的很貴很貴。光是6英寸的襯底就得過萬，量產流片費用高達300萬/片。是硅集成電路價格的幾十倍！（很難做大尺寸）目前氮化鎵外延片晶圓最大尺寸為8英寸，因此可以使用8英寸Fab，流片目前8英寸主流工藝節點包括0.35u-0.13um等制程。

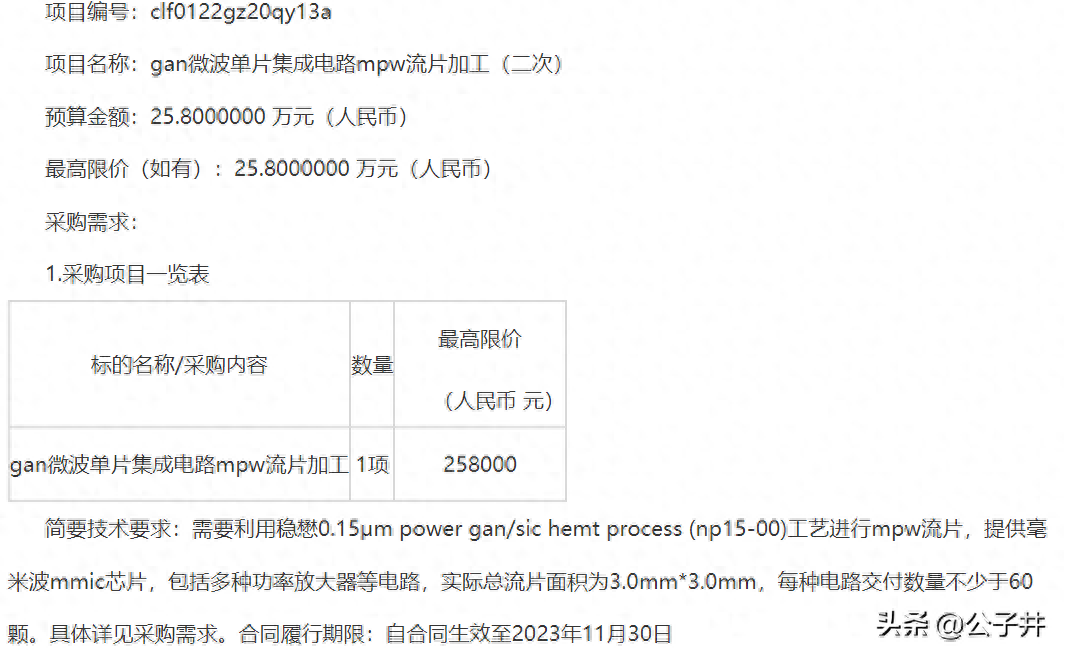

某gan微波單片集成電路mpw流片加工（二次） 招標項目

所以我說，GaN也是個好東西，大家應該也不反對的吧。

硅基GaN

說到硅基GaN，就得先聊聊襯底與外延的關系。（歡迎參閱作者這篇文章：襯底與外延，這倆到底是啥關系？這回幫你捋順了！）

外延是指通過外延生長技術在襯底上生長出來的薄膜。這個薄膜可以與襯底用相同的材料（同質外延），但可以用與襯底不同的材料（異質外延）。例如，可以在硅襯底上生長GaN薄膜（異質外延），也可以在GaN襯底上生長GaN薄膜（同質外延）。

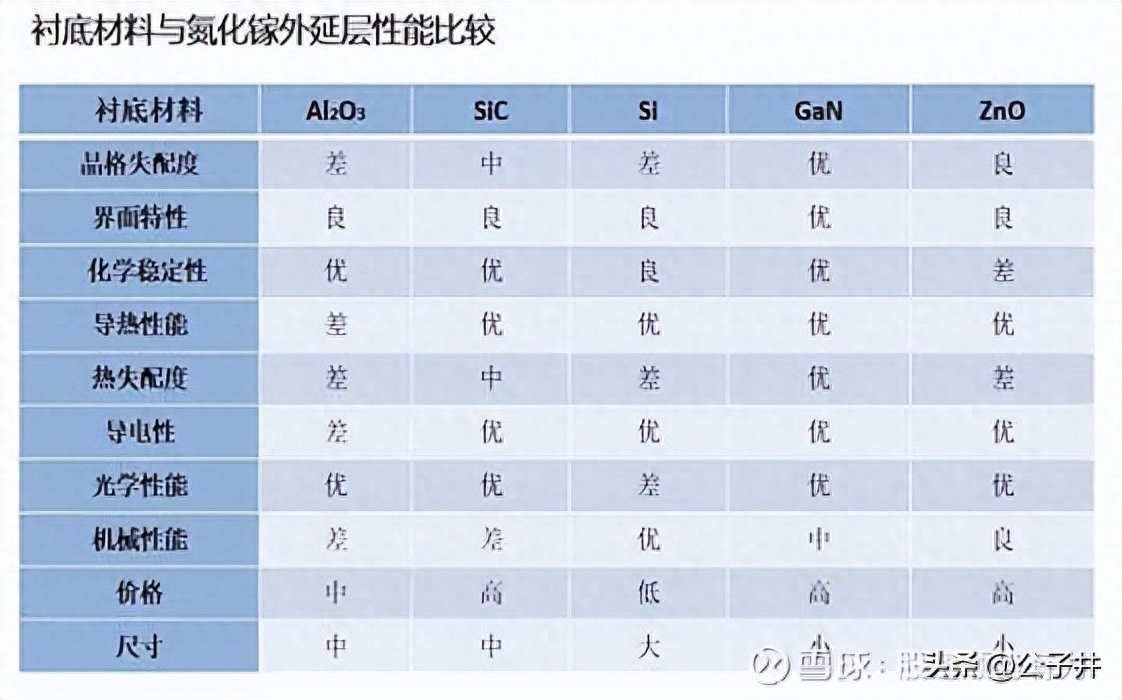

不同襯底的GaN外延對比

外延片的最大價值就在于，它可以得到最優的性價比。比如，它通過在便宜的硅片上生長一層薄薄的GaN外延，這樣用成熟（便宜）的第一代半導體材料做襯底，來(部分)實現第三代半導體（非常貴）寬禁帶的特性（其擊穿電壓已經可以達到600V），可謂是相當劃算（外延片只要幾百塊一片，流片技術尚不非常成熟，價格估計比硅片高，但是肯定比GaN要便宜很多）。

那么為什么說它不行呢？？因?yàn)橄襁@種異質外延的結構，是存在很多問題的，比如晶格失配（可以理解為把腳手架搭在塑料地基上，就會非常不穩）、溫度系數不一致（熱脹冷縮，溫度變化時，不同材質肯定存在問題）、熱傳導不良（Si的導熱性很差的，你想想GaN的優勢就是做功率器件，但是它的散熱又那么差，你慌不慌）等等。

做產品，質量是很關鍵的，這么多缺陷，反映到量產上，是很難質量把控的。尤其是硅襯底的那個導熱率，用作功率器件上簡直就是噩夢啊，用作射頻器件吧，在移動端（<5V場景）性能還干不過GaAs，導熱還是個坑。現在的狀態是，大家都很看好硅基GaN這個東西，但是敢上產品的幾乎還沒有，甚至晶圓廠的產線都不太成熟（還有模型啥的也都不健全）。

總之，硅襯底的導熱，如果解決不了，GaN就是個純坑，誰用坑誰！
